防雷工程中接地裝置的安裝

在防雷接地裝置安裝前，根據施工圖做好扁鋼，接地極等材料的計劃。材料進場必須具備相應的檢測合格資料，并報監理認可。準備好合格焊條，做好焊條儲存工作，嚴防受潮。施工機具配備挖掘機，交流電弧焊機，十字鎬，鐵鏟，鐵鍬，鐵錘，打夯機，洛陽鏟。

  在防雷接地安裝施工過程中，施工場地應符合施工要求。施工前要對施工人員進行安全培訓技術交底，讓施工人員了解和滿足設計及施工規范要求；做好施工人員安排計劃，配置勞動力；與土建做好溝通，盡量減少交叉作業，合理安排作業面。

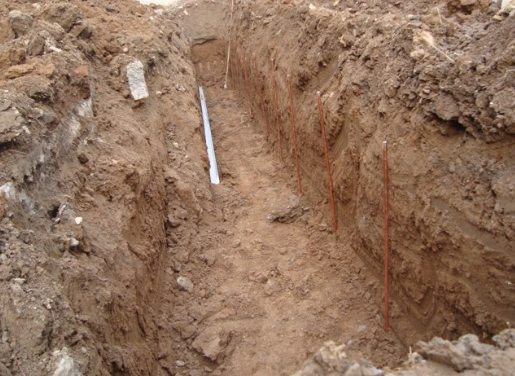

  防雷工程溝槽開挖時，根據防雷接地施工平面布置圖，放出扁鋼的施工平面位置，并每8—10米設置一根定位控制樁。在水平接地軸線邊，每5米設置一個水平控制樁，測出設計地面標高作為溝槽開挖深度的控制依據。當不能用挖掘機挖掘時，采用人工開挖。土溝要上部寬，底部窄，溝壁與溝底水平線的夾角為60度到70度。溝槽開挖完畢后，經檢查合格方可進行接地網敷設。

   安裝防雷接地裝置時要根據設計要求選定自然接地體或人工接地體，根據設計規定的位置埋設。埋設接地體時，不應發生傾斜或彎曲，應使各接地體的上端保持在同一水平面上。

   垂直接地極在無設計時可選用不小于50MM*5MM的角鋼，直徑20的圓鋼，或者直徑50的鋼管，鋼管的厚度不小于3.5MM。接地極的長度不應小于2.5M。圓鋼和鋼管應鋸成斜口或鍛成錐形，角鋼的一端應加工成尖狀。防雷接地極安裝時應垂直間距不應小于兩根接地極長度之和。

   將扁鋼接地干線彎成三角形或弧形，與角鋼接地極或鋼管接地極焊接。接地線焊接應焊縫平整飽滿并有足夠的機械強度，不得有夾渣，裂紋，虛焊，氣孔等缺陷。焊好后去除藥皮，刷瀝青漆進行防腐處理。與自然接地體焊接有困難時，可采用特殊夾子進行緊固連接。

  將室外配電裝置的接地支線連接到接地干線上，將室外接地干線和室內接地干線相連接。若土壤電阻率過大或在凍土層內，應采取降低土壤電阻率的措施，例如，在接地極上部1/3處和周圍1米的范圍內換土，將接地極深埋至2到3米，使用降阻劑等。防雷工程施工完成后進行全面的檢查，填土并且夯實。
