工業自動化系統防雷工程設計保護

隨著工業自動化的日漸增多，雷電防護也越來越受到政府和人們的關注，那么工業自動化系統的防雷又該怎么去做呢？

  我們先來描述一下保護區的劃分，根據IEC1312-1雷電電磁脈沖的防護標準，計算機系統的防雷保護區分四個區域，各區交界處應作相應的防雷處理。各區劃分如下：

  LPZ0A區：直擊雷作用區，處于建筑物避雷針系統保護區以外的區域，由于本區內所有物體均有可能遭受直接雷擊，并可能導走全部雷電流；另外，本區內所有物體均處于雷電電磁場最強處，故對雷電的感應最強。

  LPZ0B區：感應雷主作用區，處于建筑物避雷針系統保護區內，但未經空間電磁屏蔽，雷電作用電磁場并不衰減，處于此空間的所有可導電物體均可感應較強雷電流的區域。

  LPZ1區：建筑物屏蔽區，本區內各物體不可能遭受直擊雷，流往各導體的雷電流比LPZ0B區進一步減小，本區內電磁場也可能會衰減，取決于建筑物的屏蔽措施。

  LPZ2區：房間屏蔽區，對于計算機主機房所處空間，應采用屏蔽措施，以進一步減小空間電磁場的干擾。

  當金屬導線（電源線，信號線等）穿越不同的保護分區時，因電磁感應的作用，會產生較高的過電壓。在不同的保護分區，所采用的防雷器級別是不同的。同時，需要作相應的等電位處理。

  工業自動化系統防雷工程的基本防雷保護及綜合防雷保護。

  基本防雷保護主要是防止直擊雷直接擊在建筑物，構筑物上，造成損壞。對于直擊雷的防護常見的有避雷針，避雷網，避雷帶。選用何種直擊雷防護措施要根據該建筑物所處的地理位置，當地雷擊情況，建筑物的高度等進行選擇。

  綜合防雷保護包含：完善的外部防直擊雷系統，合理配置過電壓保護裝置（含電源，通信）良好的等電位連接三個有機的整體。IEC/TC-81將整體防雷總結為DBSE技術，即分流（Dividing），均壓（Bonding），接地（Earthing），屏蔽（Shieding)四項技術的綜合。只要綜合考慮四項措施，嚴格符合防雷接地規范，就能起到理想的防護效果。

  分流：利用避雷針，避雷帶，避雷網等將雷電流沿引下線安全地流入大地，防止雷電直接擊在建筑物和設備上。

  屏蔽：計算機系統所有的金屬導線，包括電力電纜，通信電纜和信號線均采用屏蔽線或穿金屬管屏蔽，在機房建設中，利用建筑物鋼筋網和其他金屬材料，使機房形成一個屏蔽籠。用以防止外來電磁波（含雷電的電磁波和靜電感應）干擾機房內設備。

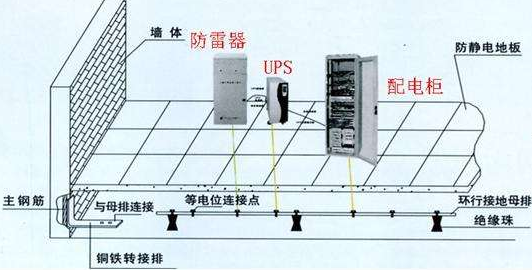

 等電位連接：將室內所有金屬物體，包括電纜屏蔽層，金屬管道，金屬門窗，設備外殼等金屬構件進行電氣連接，以均衡電位。

  接地：在自動化控制系統中，為保證其穩定可靠的工作，保護設備和人身安全，解決環境電磁干擾及靜電危害，需要一個良好的接地系統。

  除此之外，自動化設備與外界的聯系又有三種，電源線，信號線及設備接地，因此，無論浪涌過電壓產生的形式如何，其最終會通過這三種途徑中的一種或幾種對設備放電，造成設備損壞。因此只要對他們3個途徑加以保護即可做到防雷。通常做法就是安裝電源防雷器（箱）信號防雷器及等電位端子箱或防地電位反擊器，具體怎么做這里不再贅述。

  因此，只要對以上幾個方面有的放矢，工業自動化系統的防雷也一樣不攻自破，做到系統全面的預防，希望能對大家有所幫助，覺得可以還請點贊收藏轉發關注。
