防雷干貨：微波通信電纜的雷電防護措施

微波通信電纜種類繁多，從傳輸信號來分，可以分為傳輸電磁信號的電纜和傳輸光信號的光纜。電纜分為架空和埋地兩種安裝形式。地下電纜開始使用時，很多人以為電纜埋在地下，不像明線那樣高掛于地面，似乎不贏再受到雷擊，可是事實上卻出乎人們的意料，雷擊電纜的事故易燃屢有發生。

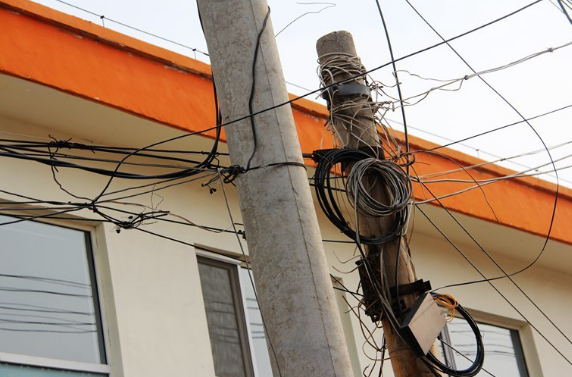

 運行中造成電纜故障的原因很多，而據通信部門的統計，其中屬于雷擊引起的，大約占了總故障的30%左右。應該看到，實際上電纜的雷擊事故所占比例還遠遠不止，因為電纜收到直擊或者反擊，當時并不一定會引起絕緣擊穿，只使所料外護套產生小小的針孔，對通信的影響一時不能表現出來。待到年長月久嚴重影響通信后再來查找障礙，現場已經面目全非，往往沒有作為雷擊障礙來統計，而架空的電纜，破壞性更大，波及范圍更廣。因為電腦架空之后，受雷電的影響和明線一樣頻繁，但是電纜芯線很細，芯線和外皮間的介質絕緣在擊穿后優勢不能恢復的，架空電纜的雷電流又不易泄入大地，之后，雷電導致擊穿破壞的次數，比地下的大兩個數量級。但是目前農村扔大量采用架空電纜，這使維修工作量大大增加。

既然微波通信的雷擊事故這么多，那么，我們又該采取什么樣的措施來進行預防呢？

1，路由選擇：由于地面的地貌，地址狀況不同，被雷擊的幾率也不同，所以首先在設計電纜系統前從路由的選擇上做好工作，選擇雷擊率低的路線，避開雷擊率高的路線，這樣為以后的運行減少很多困難。選擇的方法如下：

A，線路應盡量沿平原地區敷設，因為平原地區雷擊活動比山區弱。

B，最好沿水田等土壤電阻率低的地方敷設，從避雷觀點上看，在土壤電阻率低的地方，同樣強度的一次雷擊，雷擊點點位較低，芯皮間的電壓較小，即使發生雷擊事故，故障斷比較短。但要選擇連續一大片都是同樣性質的和表面與深層土壤電阻率都較均勻的地方才好。

C，如電纜必須經過山地，應力求避免走山頂或山脊。依山坡行進的電纜，其路由應經過具體分析而慎重選擇。例如，在我國東南沿海省份，朝東及朝南的向陽山坡，附近又有水庫湖泊，水田，南風）。石山的山腳有很潮濕的土壤，灌木叢生，局部土壤電阻率較低，易受雷擊，不如從山腰通過較為有利。

D，要注意電纜路由經過的地方，不應有孤立大樹。考慮到樹根在地中的伸展，電纜與孤樹的距離最大為20米。最小為15米。

E，凡曾經落過雷，特別是重復雷擊過的地方，均要仔細觀察分析落雷因素，設法避開，如果不能避開時，則要考慮采取避雷措施。

F，電纜與鐵路基或地下金屬管道平行時，若距離在3M以內，可視為避雷屏蔽而不必再考慮其他避雷措施。

2，排流線

  排流線是電纜壁壘中的主要防護措施，他是通過在電腦上方的一定距離處敷設一或2根導線，以此來減少電纜的雷擊事故。排流線首先避免了雷電直接擊中電纜，一般來說，如擊中排流線的直擊雷電流峰值不高于15KA的話，對電纜幾乎不發生反擊；借助排流線上流動著的雷電流，在電纜上產生了與從雷擊點直接泄流至電纜線和金屬護套間的過電壓；其次即使排流線與電纜之間的土壤被擊穿并對電纜放電，排流線也能夠減輕雷擊損壞程度，減少流入電纜的雷電流。好的排流線可以使電纜上的雷電流減少近一半，于是，能造成電纜故障的雷擊次數也就減少了。

3，架空地線

   當需要防護的電纜段比較長的時候，可采用避雷效果很顯著的架空地線，兩條架空地線可用4MM直徑鍍鋅鐵線，用大號磁螺隔子分別在桿的兩側各掛一條。通常我們在野外都能看到。

4，消弧線

消弧線是用來消除雷擊接地物體時可能對鄰近電纜造成的反擊，所謂消弧，就是消除對電纜產生放電電弧的意思。這種裝置實際上是一根短而且兩端有集中接地的排流線。消弧線的效果，與需要消弧的距離和消弧線接地電阻關系很大，所以規定消弧距離不超過5M。

5，安裝防雷器

  電纜每隔200米左右，每一條芯線裝一個放電管或氧化鋅防雷器，至于采用二者之中哪一種好就要由電纜所荷載的信號的頻率決定。放電管極間電容小，適合高頻，但他的啟動電壓比較高，且有續流；氧化鋅浪涌保護器啟動電壓可以很低，無續流并且響應時間較放電管短，可惜極間電容大，對于微波，超高頻和甚高頻以上的通信系統會使信號損失太大。

除了上述避雷措施之外，工程上還規定在兩段平行的鎧裝電纜的接頭處，應把金屬護套和鋼帶并接在一起，以減少電纜金屬外皮的電阻，降低雷電流流經外皮時，芯皮間絕緣的擊穿。

好了，今天關于微波通信電纜的防雷就講到這里了，可能通信電纜這塊在我們日常生活當中經常可以看得到，但是對于電纜預防雷擊可能就沒有太多了解了，可是在防雷領域的工作人員卻非常重視，每一步都要做好，絲毫不能出任何差錯，因為一旦出了差錯，不僅造成了通信上的不方便，而且維護起來相當麻煩。
